در این مقاله آموزش فارسی اتوکد سه بعدی 2022 PDF از سری آموزش های رایگان و کاربردی نرم افزار اتوکد
به آموزش کمان قوس Arc روش Start و Center و End به
صورت کامل در Autocad 3D می پردازیم.

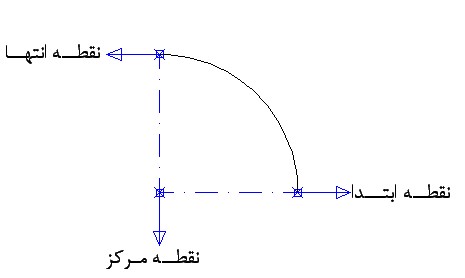

در این روش با معرفی سه نقطه یک کمان ترسیم میشود.
نقطه اول معرفی شده، به عنوان نقطه ابتدایی کمان میباشد.
نقطه دوم معرفی شده، به عنوان نقطه مرکز کمان میباشد.
نقطه سوم معرفی شده، به عنوان نقطه انتهایی کمان میباشد.
و با ارائه آموزش های گام به گام و مثال محور با ریز جزئیات کار آشنا می شویم.
در این مقاله آموزش فارسی اتوکد سه بعدی 2022 PDF می خواهیم کمان قوس Arc روش Start و Center و End را انجام دهیم.
گام اول در آموزش فارسی اتوکد سه بعدی 2022 PDF
مختصات نقطه ابتدا (Start Point): (20,25)
مختصات نقطه مرکز کمان (Center Point): (20,20)
مختصات نقطه انتها (Endpoint): (25,20)
با اطمینان از خالی بودن خط فرمان و انتخاب زبان English در نوار وضعیت ویندوز
غیرفعال کردن کلیه آیکونهای نوار وضعیت، مکاننما را روی نوار منویDraw قرار داده و کلیک چپ میکنیم.
یک منوی آبشاری شامل لیستی از فرمانهای ترسیمی ظاهر میشود
مکاننما را روی فرمان Arc قرار میدهیم تا یک زیرمنوی دیگری که شامل روشهای اجرای فرمان است ظاهر گردد.
روش Start,Center,End را با کلیک چپ انتخاب میکنیم. در خط فرمان اعلان زیر ظاهر میشود.
Command: _arc
Specify start point of arc or [Center]:
مکاننما به حالت بعلاوه ترسیم تبدیل میشود، و تا این مرحله، مکاننما در صفحه ترسیم آزاد میباشد.
اعلان (Specify start point of arc) به معنای (نقطه ابتدای کمان را تعیین کنید) میباشد.
مختصات نقطه ابتدای کمان را (20,25) معرفی میکنیم. آموزش فارسی اتوکد سه بعدی 2022 PDF
گام دوم:
Specify start point of arc or [Center]: 25, 20
پس از معرفی نقطه ابتدای کمان کلید Enter را میفشاریم. پارهخط مجازی خطچین به نقطه ابتدای کمان متصل میگردد. در خط فرمان اعلان زیر ظاهر میشود.
Specify second point of arc or [Center/End]: _c Specify center point of arc:
اعلان (Specify center point of arc) به معنای (نقطه مرکز کمان را تعیین کنید) میباشد.
مختصات نقطه مرکز کمان را (20,20) معرفی میکنیم.
Specify second point of arc or [Center/End]: _c Specify center point of arc: 20, 20
پس از معرفی نقطه مرکز کمان، کلید Enter را میفشاریم. پارهخط مجازی به نقطه مرکز کمان متصل میگردد. در خط فرمان اعلان زیر ظاهر میشود.
Specify Endpoint of arc or [Angle/chord Length]:
در خط فرمان (Specify Endpoint of arc) به معنای (نقطه انتهای کمان را تعیین کنید) ظاهر میشود.
مختصات نقطه انتهای کمان را (25,20) معرفی میکنیم.
Specify Endpoint of arc or [Angle/chord Length]: 20, 25
پس از معرفی نقطه انتهای کمان، کلید Enter را میفشاریم.
