فرمان Erase اتوکد
فرمان Erase اتوکد:
از فرمان Erase اتوکد برای پاک کردن موضوعات ترسیمی استفاده میشود. در ادامه به انواع روش های اجرای فرمان و اعلان های این دستور اتوکد می پردازیم.
روشهای اجرای فرمان Erase اتوکد
روش اول: از طریق نوار منوی بازشوی Modify
روش دوم: از طریق نوار ابزار Modify
روش سوم: از طریق خط فرمان (Command Line)
روش چهارم: از طریق نوار ریبون (Ribbon)
بهترین و کاربردی ترین روش از طریق خط فرمان (Command Line) است.
حرف E را که معرف فرمان Erase میباشد را در خط فرمان در قسمت Type a command تایپ می کنیم.
یک فهرست پیشنهادی شامل لیستی از فرمانهایی که با حرف E شروع میشوند ظاهر میگردد، سپس کلید Enter را میفشاریم.
از طریق نوار منوی بازشوی Modify
روی نوار منوی بازشوی Modify کلیک چپ میکنیم، یک منوی آبشاری شامل لیستی از فرمانهای ویرایشی بازمیشود.روی فرمان Erase کلیک چپ میکنیم.

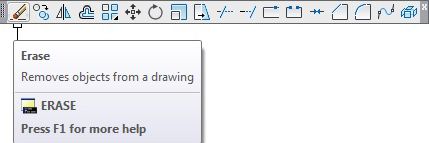

از طریق نوار ابزار Modify
در نوار ابزار Modify روی آیکون فرمان Erase کلیک چپ میکنیم.

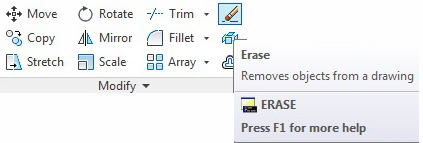

از طریق نوار ریبون (Ribbon)
در نوار ریبون، روی سربرگ Home کلیک چپ کرده تا فعال گردد سپس در پانل Modify روی آیکون فرمان Eraseکلیک چپ میکنیم.
شکل مکاننما در فرمان Erase
با اجرای فرمان Erase، مکاننما به حالت مربع انتخاب تبدیل میشود.
اعلانهای فرمان Erase
با فشردن کلید Esc خط فرمان را خالی میکنیم، سپس با یکی از روشهای چهارگانه، فرمان Erase را اجرا میکنیم. مکاننما به حالت مربع انتخاب تبدیل شده و در خط فرمان اعلان زیر ظاهر میشود.
Command: E
ERASE
Select objects
اعلان (Select objects به معنای (موضوعات را انتخاب کنید.) میباشد.
این اعلان در تمامی دستورات ویرایشی که باید در آنها انتخاب موضوعات انجام گیرد، وجود دارد.
اگر در مقابل اعلان (Select objects) در هر دستوری علامت ؟ را تایپ و کلید Enter را بفشاریم نام همه روشهای انتخاب ظاهر میشود.
Select objects:
Expects a point or Window/Last/Crossing/BOX/ALL/Fence/Wpolygon/Cpolygon/Group/Add/
Remove/ Multiple/Previous/Undo/Auto/Single/Subobject/Object
با انتخاب روش مورد نظر، موضوعات را انتخاب میکنیم.
