فرمان Edit Hatch اتوکد
فرمان Edit Hatch اتوکد:
با استفاده از فرمان Edit Hatch اتوکد میتوان هاشورها را ویرایش کرد. در ادامه به آموزش کامل و انواع روش های اجرایی فرمان می پردازیم.
روشهای اجرای فرمان Edit Hatch اتوکد
روش اول: از طریق نوار منوی بازشوی Modify
روش دوم: از طریق خط فرمان (Command Line)
روش سوم: از طریق نوار ریبون (Ribbon)
بهترین و کاربردی ترین روش از طریق خط فرمان (Command Line) است.
حروف HE را که معرف فرمان Edit Hatch میباشد را در خط فرمان در قسمت Type a command تایپ می کنیم.
یک فهرست پیشنهادی شامل لیستی از فرمانهایی که با حروف HE شروع میشوند، ظاهر میگردد سپس کلید Enter را میفشاریم.

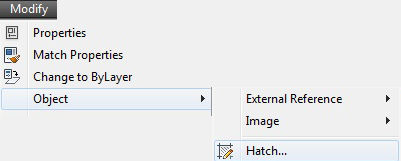

از طریق نوار منوی بازشوی Modify
روی نوارمنوی بازشوی Modify کلیک چپ میکنیم، یک منوی آبشاری شامل لیستی از فرمانهای ویرایشی باز میشود،
مکاننما را روی فرمان Object قرار داده، یک زیر منوی دیگر باز میشود حال فرمان Edit Hatch را با کلیک چپ کردن انتخاب میکنیم.
از طریق نوار ریبون (Ribbon)
در نوار ریبون، روی سربرگ Home کلیک چپ کرده تا فعال گردد سپس در پانل Modify روی آیکون فرمان Edit Hatch کلیک چپ میکنیم.
شکل مکاننما در فرمان Edit Hatch اتوکد
با اجرای فرمان Edit Hatch، مکاننما به حالت مربع انتخاب تبدیل میشود.
اعلانهای فرمان Edit Hatch اتوکد
با فشردن کلید Esc، خط فرمان را خالی میکنیم. سپس با یکی از روشهای سهگانه، فرمان Edit Hatch را اجرا میکنیم. مکاننما به حالت مربع انتخاب تبدیل شده و در خط فرمان اعلان زیر ظاهر میشود.
Command: HE
HATCHEDIT
Select hatch object
پس از انتخاب هاشور مورد نظر، کادر محاورهای آن ظاهر میشود و هاشور را ویرایش میکنیم.
