فرمان Edit Array اتوکد
فرمان Edit Array اتوکد:

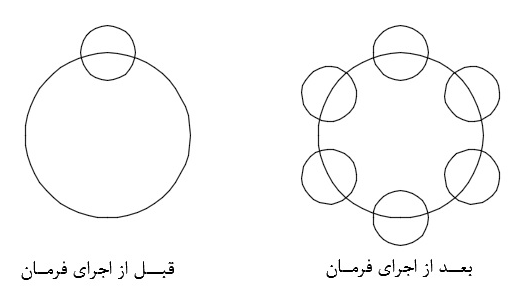

با استفاده از فرمان Edit Array اتوکد میتوان موضوعات کپی شده با فرمان Array را ویرایش کرد. در ادامه به تشریح این فرمان و روش های اجرایی آن می پردازیم.
روشهای اجرای فرمان Edit Array :
روش اول: از طریق نوار منوی بازشوی Modify
روش دوم: از طریق خط فرمان (Command Line)
روش سوم: از طریق نوار ریبون (Ribbon)
بهترین و کاربردی ترین روش از طریق خط فرمان (Command Line) است.
حروف ED را که معرف Edit Array میباشد را در خط فرمان در قسمت Type a command تایپ می کنیم.
یک فهرست پیشنهادی شامل لیستی از فرمانهایی که با حروف ED شروع میشوند، ظاهر میگردد سپس Edit Array را با کلید Enter را میفشاریم.

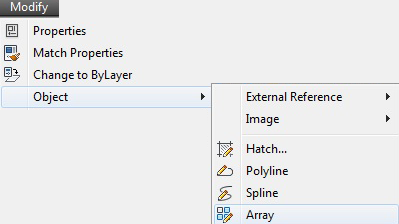

از طریق نوار منوی بازشوی Modify
روی نوارمنوی بازشوی Modify کلیک چپ میکنیم، یک منوی آبشاری شامل لیستی از فرمانهای ویرایشی باز میشود.
مکاننما را روی فرمان Object قرار داده، یک زیر منوی دیگر باز میشود حال فرمان Edit Array را با کلیک چپ کردن انتخاب میکنیم..

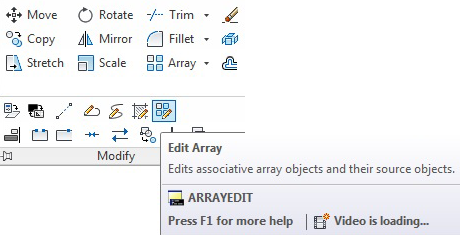

از طریق نوار ریبون (Ribbon)
در نوار ریبون، روی سربرگ Home کلیک چپ کرده تا فعال گردد سپس در پانل Modify روی آیکون فرمان Edit Array کلیک چپ میکنیم.
شکل مکاننما در فرمان Edit Array اتوکد
با اجرای فرمان Edit Array، مکاننما به حالت مربع انتخاب تبدیل میشود.
اعلانهای فرمان Edit Array اتوکد
با فشردن کلید Esc، خط فرمان را خالی میکنیم. سپس با یکی از روشهای سه گانه، فرمان Edit Array را اجرا میکنیم. مکاننما به حالت مربع انتخاب تبدیل شده و در خط فرمان اعلان زیر ظاهر میشود.
Command: _arrayedit
Select array
پس از انتخاب کپی منظم، با انتخاب زیر مجموعه مورد نظر، ویرایش را انجام میدهیم.
