با استفاده از فرمان Draw Order اتوکد می توان، ترتیب قرارگیری موضوعاتی که روی هم قرار گرفته اند را تعیین نمود. در ادامه به توضیحات تکمیلی تر می پردازیم.
روشهای اجرای فرمان Draw Order اتوکد
روش اول: از طریق نوار منوی بازشوی Modify
روش دوم: از طریق نوار ابزار Modify
روش سوم: از طریق خط فرمان (Command Line)
روش چهارم: کلیک راست در صفحه ترسیم
بهترین و کاربردی ترین روش از طریق خط فرمان (Command Line) است.
حروف DR را که معرف فرمان Draw Order اتوکد میباشد را در خط فرمان در قسمت Type a command تایپ می کنیم.
یک فهرست پیشنهادی شامل لیستی از فرمانهایی که با حروف DR شروع میشوند، ظاهر میگردد سپس کلید Enter را میفشاریم.
از طریق نوار منوی بازشوی Modify

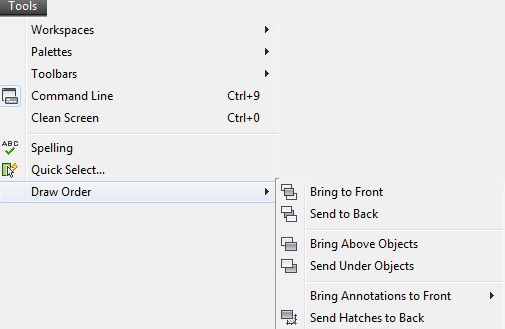

روی نوار منوی بازشوی Tools کلیک چپ میکنیم، یک منوی آبشاری شامل لیستی از فرمانها ظاهر میشود،.
مکاننما را روی فرمان Draw Order قرار داده تا لیستی از روشهای اجرای فرمان ظاهر گردد، سپس با انتخاب روش مورد نظر، فرمان را اجرا میکنیم.
از طریق کلیک راست در صفحه ترسیم
با اطمینان از خالی بودن خط فرمان، روی موضوع کلیک چپ می کنیم تا گریپس ها روی موضوع ظاهر شود.

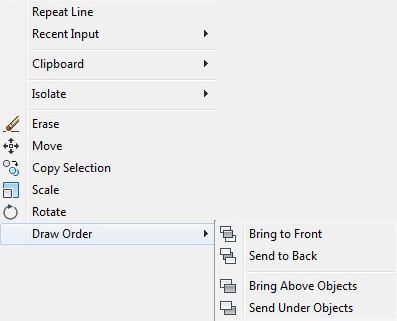

سپس در صفحه ترسیم کلیک راست می کنیم، مکاننما را روی فرمانDraw Order قرار داده تا لیستی از روشهای اجرای فرمان ظاهر گردد، سپس با انتخاب روش مورد نظر، فرمان را اجرا میکنیم.
از طریق نوار ریبون (Ribbon)

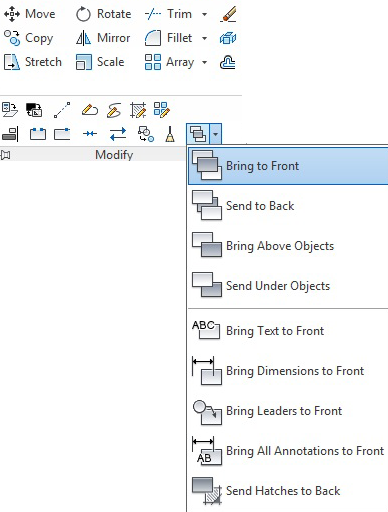

در نوار ریبون، روی سربرگ Home کلیک چپ کرده تا فعال گردد، سپس در پانل Modify روی مثلث مشکی رنگ کنار آیکون فرمان Draw Order کلیک چپ میکنیم تا لیستی از روشهای نهگانه فرمان ظاهر شود.
شکل مکاننما در فرمان Draw Order اتوکد
با اجرای فرمان Draw Order، مکاننما به حالت مربع انتخاب تبدیل میشود.
زیرمجموعههای فرمان Draw Order اتوکد
زیرمجموعه Bring to Front
با استفاده از این زیرمجموعه میتوان، موضوع انتخابی را جلوی تمام موضوعات قرار داد.
زیرمجموعه Send to Back
با استفاده از این زیرمجموعه میتوان، موضوع انتخابی را زیر تمام موضوعات قرار داد.
زیرمجموعه Bring Above Objects
با استفاده از این زیرمجموعه میتوان، موضوع انتخابی را جلوی موضوعات انتخابی قرار داد.
زیرمجموعه Send Under Objects
با استفاده از این زیرمجموعه میتوان، موضوع انتخابی را زیر موضوعات انتخابی قرار داد.
زیرمجموعه Bring Text to Front
با استفاده از این زیرمجموعه میتوان، متن را جلوی موضوعات انتخابی قرار داد.
زیرمجموعه Bring Dimensions to Front
با استفاده از این زیرمجموعه میتوان، اندازه را جلوی موضوعات انتخابی قرار داد.
زیرمجموعه Bring Leaders to Front
با استفاده از این زیرمجموعه میتوان، علائم خطوط راهنما را جلوی موضوعات انتخابی قرار داد.
زیرمجموعه Bring All Annotations to Front
با استفاده از این زیرمجموعه میتوان، همه علائم از قبیل متن، اندازه و خطوط راهنما را جلوی موضوعات انتخابی قرار داد.
زیرمجموعه Send Hatches to Back
با استفاده از این زیرمجموعه میتوان، هاشورها را زیر تمام موضوعات قرار داد.
