در کادر محاورهای Drafting Settings اتوکد هفت سربرگ قرار دارد که مربوط به فرمانهای کمک ترسیمی میباشد. در ادامه به توضیحات تکمیلی می پردازیم.
انواع سربرگ های کادر محاورهای Drafting Settings اتوکد
سربرگ Snap and Grid: از این سربرگ جهت تنظیم شبکه شطرنجی و کنترل پرش مکاننما استفاده میشود.
سربرگ Polar Traking: از این سربرگ جهت مقید نمودن پارهخط مجازی در زوایای غیر قائمه و مضارب خاص استفاده میشود.
سربرگ Object Snap: با استفاده از این سربرگ میتوان، ابزارهای پرش مکاننما را روی نقاط خاص موضوعات بهصورت موقت و یا دائمی فعال نمود.
روشهای فعال یا غیرفعال کردن خاصیت Snap
روش اول: فشردن کلید تابعیF9
روش دوم: استفاده از کلید ترکیبی (CTRL+B)، نگه داشتن کلید CTRL و فشردن همزمان کلید حرف B
روش سوم: کلیک چپ روی آیکون Snap در نوار وضعیت و تبدیل آیکون به رنگ آبی
روش چهارم: تایپ حروفSnap در خط فرمان
مشخصات سربرگ Snap and Grid
جهت فعال کردن خاصیت Grid در مستطیل سمت چپ گزینه Grid On (F7) کلیک چپ میکنیم.
جهت فعال کردن خاصیت Snap در مستطیل سمت چپ گزینه Snap On (F9) کلیک چپ میکنیم.
سربرگ Dynamic Input: یکی از مهمترین ویژگیهای این سربرگ، نمایش کلیه اعلانهای خط فرمان در صفحه ترسیم، همراه با ارائه، گزارش مختصات قرارگیری مکاننما در صفحه ترسیم میباشد.
سربرگ Quick Properties: از این سربرگ برای تغییر سریع ویژگیهای موضوعات انتخابی استفاده میشود.
روش های اجرای کادر Drafting Settings
روش اول: از طریق نوار منوی بازشوی Tools
روش دوم: از طریق خط فرمان (Command Line)
بهترین و کاربردی ترین روش از طریق خط فرمان (Command Line) است.
حروف DS یا SE را که معرف فرمان Drafting Settings میباشد، را در خط فرمان در قسمت Type a command تایپ می کنیم.
یک فهرست پیشنهادی ظاهر میگردد، سپس کلید Enter را میفشاریم.
از طریق نوار منوی بازشوی Tools

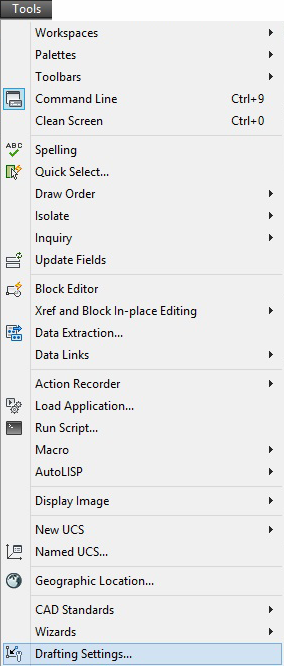

روی نوار منوی بازشوی Tools کلیک چپ میکنیم، یک منوی آبشاری شامل لیستی از فرمانها ظاهر میشود. روی فرمانDrafting Settings کلیک چپ میکنیم.
