از فرمان Construction Line اتوکد برای ترسیم خط دوسر نامحدود استفاده میشود در این آموزش به روش های اجرای فرمان و اعلان های فرمان به صورت کامل می پردازیم.
روشهای اجرای فرمان Construction Line
روشاول: از طریق نوارمنوی بازشوی Draw
روش دوم: از طریق نوارابزار Draw
روش سوم: از طریق خط فرمان (Command Line)
روش چهارم: از طریق نوار ریبون (Ribbon)
بهترین و کاربردی ترین روش از طریق خط فرمان (Command Line) است.
حروف XL را که معرف فرمان Construction Line میباشد را در خط فرمان، در قسمت Type a command تایپ می کنیم.
یک فهرست پیشنهادی شامل لیستی از فرمانهایی که با حروف XL شروع میشوند، ظاهر میگردد سپس کلید Enter را میفشاریم.
از طریق نوارمنوی بازشوی Draw
روی نوار منوی بازشوی Draw کلیک چپ میکنیم، یک منوی آبشاری شامل لیستی از فرمانهای ترسیمی ظاهر میشود.
روی فرمان Construction Line کلیک چپ میکنیم.
از طریق نوارابزار Draw

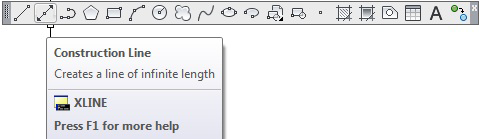

در نوار ابزار Draw روی آیکون فرمان Construction Line کلیک چپ میکنیم.
از طریق نوار ریبون (Ribbon)
در نوار ریبون، روی سربرگ Home کلیک چپ کرده تا فعال گردد، سپس در پانل Draw روی آیکون فرمان Construction Line کلیک چپ میکنیم.
شکل مکاننما در فرمان Construction Line
با اجرای فرمان Construction Line، مکاننما به حالت بعلاوه ترسیم تبدیل میشود.
اعلانهای فرمان Construction Line
با فشردن کلید Esc از صفحه کلید خط فرمان را خالی میکنیم. سپس با یکی از روشهای چهارگانه، فرمان Construction Line را اجرا میکنیم. مکاننما به حالت بعلاوه ترسیم تبدیل شده، و در خط فرمان اعلان زیر ظاهر میشود.
Command: XL
XLINE
Specify a point or [Hor/Ver/Ang/Bisect/Offset]
اعلان (Specify a point or [Hor/Ver/Ang/Bisect/Offset]) به معنای (یک نقطه را تعیین کنید) میباشد.
در محل نقطه مورد نظر کلیک چپ میکنیم، در خط فرمان اعلان زیر ظاهر میشود.
Specify through point
اعلان (Specify through point ) به معنای (نقطه بعدی خط را تعیین کنید) میباشد.
در محل نقطه مورد نظر کلیک چپ میکنیم، در خط فرمان اعلان زیر ظاهر میشود.
Specify through point
برای خارج شدن از فرمان کلید Enter را میفشاریم.
زیرمجموعههای فرمان Construction Line
زیرمجموعه Horizontal
با استفاده از این زیرمجموعه میتوان، خطوط افقی و از دو طرف نامحدود را رسم کرد.
زیرمجموعه Vertical
با استفاده از این زیرمجموعه میتوان، خطوط عمودی و از دو طرف نامحدود را رسم کرد.
زیرمجموعه Angle
با استفاده از این زیرمجموعه میتوان، خطوطی از دو طرف نامحدود با زاویه مورد نظر را رسم کرد.
زیرمجموعه Bisect
با استفاده از این زیرمجموعه میتوان، نیمساز یک زاویه به صورت خط نامحدود را رسم کرد.
زیرمجموعه Offset
با استفاده از این زیرمجموعه میتوان، خطی موازی با یک خط رسم شده را با فاصله مشخص ترسیم نمود.
