فرمان دایره circle اتوکد
فرمان دایره circle اتوکد:
از فرمان دایره circle اتوکد برای ترسیم دایره استفاده میشود، از نظر اصول هندسی دایره دارای سه ویژگی میباشد.

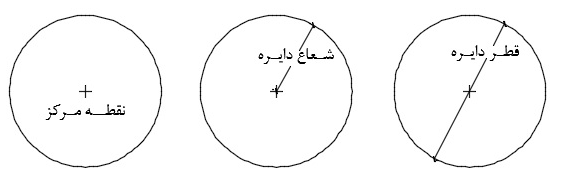

1- نقطه مرکز (Center Point)، 2-شعاع (Radius)، 3- قطر (Diameter)
اجرای فرمان دایره circle:
بهترین و کاربردی ترین روش از طریق خط فرمان (Command Line) است.
حرف C را که معرف فرمان circle میباشد را در خط فرمان، در قسمت Type a command تایپ می کنیم.
یک فهرست پیشنهادی شامل لیستی از فرمانهایی که با حرف C شروع میشوند، ظاهر میگردد فرمان circle را انتخاب سپس کلید Enter را میفشاریم.
اعلان های فرمان circle:
با فشردن کلید Esc از صفحه کلید خط فرمان را خالی میکنیم.
فرمان circle را اجرا میکنیم. مکاننما به حالت بعلاوه ترسیم تبدیل شده و در خط فرمان اعلان زیر ظاهر میشود.
Command: C
CIRCLE
Specify center point for circle or [3P/2P/Ttr (tan tan radius)]
اعلان (Specify center point for circle) به معنای (نقطه مرکز برای دایره را تعیین کنید) میباشد.
پس از معرفی نقطه مرکز برای دایره در خط فرمان اعلان زیر ظاهر میشود.
:Specify radius of circle or [Diameter]
پارهخط مجازی خطچین به نقطه مرکز دایره متصل میگردد و در سر دیگر آن مکاننمای، به حالت بعلاوه ترسیم و یک دایره متصل به آن قرار دارد.
اعلان(Specify radius of circle or [Diameter]:) به معنای(شعاع دایره را تعیین کنید یا قطر) میباشد.
با معرفی شعاع، دایره رسم میشود.
انواع روش های ترسیم فرمان circle:
روش :Radius ،Center
در این روش نقطه اول معرفی شده به عنوان نقطه مرکز دایره (Center Point) میباشد، سپس اندازه شعاع دایره (Radius) را مشخص میکنیم.
روش :Diameter ،Cente
در این روش نقطه اول معرفی شده، به عنوان نقطه مرکز دایره (Center Point) میباشد، سپس اندازه قطر دایره (Diameter) را مشخص میکنیم.
روش : 2Points
در این روش با معرفیدو نقطه یک دایره ترسیم میشود.
نقطه اول معرفی شده، به عنوان نقطه اول یکی از قطرهای دایره میباشد.
نقطهدوم معرفی شده، به عنوان نقطه دوم یکی از قطرهای دایره میباشد.
روش : 3Points
در این روش با معرفی سه نقطه یک دایره ترسیم میشود.
نقطه اول معرفی شده، به عنوان اولین نقطه روی محیط دایره میباشد.
نقطه دوم معرفی شده، به عنوان دومین نقطه روی محیط دایره میباشد.
نقطه سوم معرفی شده، به عنوان سومین نقطه روی محیط دایره میباشد.
روش :Radius ،Tan ،Tan
در این روش ابتدا دو مماس بر دایره را مشخص میکنیم.
نقطه اول معرفی شده، به عنوان نقطهای روی اولین موضوع مماس بر دایره میباشد.
نقطه دوم معرفی شده، به عنوان نقطهای روی دومین موضوع مماس بر دایره میباشد.
سپس اندازه شعاع دایره (Radius) را مشخص میکنیم.
سپس اندازه شعاع دایره (Radius) را مشخص میکنیم.
روش: Tan،Tan،Tan
در این روش ابتدا سه مماس بر دایره را مشخص میکنیم.
نقطه اول معرفی شده، به عنوان نقطهای روی اولین موضوع مماس بر دایره میباشد.
نقطه دوم معرفی شده، به عنوان نقطهای روی دومین موضوع مماس بر دایره میباشد.
نقطه سوم معرفی شده، به عنوان نقطهای روی سومین موضوع مماس بر دایره میباشد.
