فرمان Blend اتوکد
فرمان Blend اتوکد:
با استفاده از فرمان Blend اتوکد میتوان بین دو کمان، منحنیهای مماس یا هموار ایجاد کرد. در ادامه به تشریح بیشتر و کاربردی می پردازیم.
روشهای اجرای فرمان Blend :
روش اول: از طریق نوار منوی بازشوی Modify
روش دوم: از طریق خط فرمان (Command Line)
بهترین و کاربردی ترین روش از طریق خط فرمان (Command Line) است.
حروف Blend را در خط فرمان در قسمت Type a command تایپ کرده، سپس کلید Enter را میفشاریم.

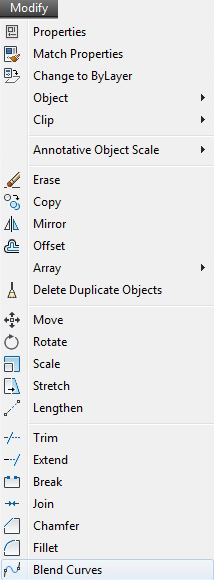

از طریق نوار منوی بازشوی Modify
روی نوار منوی بازشوی Modify کلیک چپ میکنیم، یک منوی آبشاری شامل لیستی از فرمانهای ویرایشی بازمیشود. روی فرمان Blend کلیک چپ میکنیم.
شکل مکاننما در فرمان Blend اتوکد
با اجرای فرمان Blend، مکاننما به حالت مربع انتخاب تبدیل میشود.
اعلانهای فرمان Blend اتوکد
با فشردن کلید Esc، خط فرمان را خالی میکنیم. سپس با یکی از روشهای دوگانه، فرمان Blend را اجرا میکنیم. مکاننما به حالت مربع انتخاب تبدیل شده و در خط فرمان اعلان زیر ظاهر میشود.
Command: BLEND
Continuity = Tangent
Select first object or [CONtinuity]
اعلان (Select first object) به معنای (موضوع اول را انتخاب کنید.) میباشد.
پس از انتخاب موضوع اول در خط فرمان اعلان زیر ظاهر میشود.
Select second object
اعلان (Select second object) به معنای (موضوع دوم را انتخاب کنید.) میباشد.
پس از انتخاب موضوع دوم، یک منحنی مماس بین دو موضوع انتخابی ایجاد میشود.
