فرمان Array روش Path اتوکد
فرمان Array روش Path اتوکد:

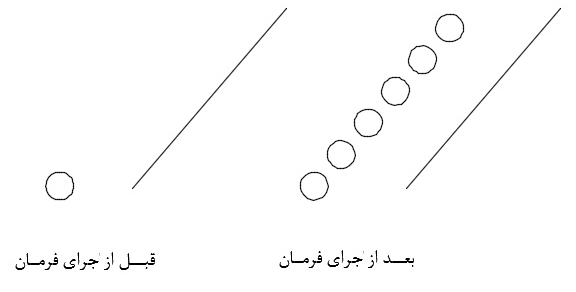

با استفاده از فرمان Array روش Path اتوکد، میتوان از موضوعات روی یک مسیر، کپی تهیه کرد. در ادامه به توضیحات بیشتر می پردازیم.
روشهای اجرای فرمان Array روش Path اتوکد
روش اول: از طریق نوار منوی بازشوی Modify
روش دوم: از طریق نوار ابزار Modify
روش سوم: از طریق خط فرمان (Command Line)
روش چهارم: از طریق نوار ریبون (Ribbon)
اعلانهای فرمان Array روش Polar اتوکد
حروف AR را که معرف فرمان Array میباشد را در خط فرمان در قسمت Type a command تایپ می کنیم.
یک فهرست پیشنهادی شامل لیستی از فرمانهایی که با حروف AR شروع میشوند ظاهر میگردد، سپس کلید Enter را میفشاریم. مکاننما به حالت مربع انتخاب تبدیل شده و در خط فرمان اعلان زیر ظاهر میشود.
Command: AR
ARRAY
Select objects
اعلان (Select objects) به معنای (موضوعات را انتخاب کنید.) میباشد.
بعد از انتخاب موضوعات، در خط فرمان اعلان زیر ظاهر میشود.
Select objects
با توجه به اینکه موضوع دیگری جهت انتخاب وجود ندارد، کلید Enter را میفشاریم. در خط فرمان اعلان زیر ظاهر میشود.
Enter array type [Rectangular/PAth/POlar] <Rectangular
اعلان (Enter array type [Rectangular/PAth/POlar] 🙂 به معنای (روش اجرای فرمان را انتخاب کنید ]سطری – ستونی/مسیر/قطبی) میباشد.
روش اجرای فرمان در حالت پیشفرض، ماتریسی (ستونی – ردیفی) میباشد. در خط فرمان، حروف PA را که معرف روش Path است را تایپ میکنیم.
Enter array type [Rectangular/PAth/POlar] :PA
کلید Enter را میفشاریم. در خط فرمان اعلان زیر ظاهر میشود.
Type = Path Associative = Yes
Select path curve
اعلان (Select path curve ) به معنای (مسیر را انتخاب کنید.) میباشد.
پس از انتخاب مسیر در خط فرمان اعلان زیر ظاهر میشود.
Select grip to edit array or [ASsociative/Method/Base point/Tangent direction/Items/Rows/Levels/Align items/Z direction/eXit]<eXit
اعلان (Select grip to edit array) به معنای (با کلیک چپ کردن روی گریپسها، مشخصات موضوع را ویرایش کنید) میباشد.
سربرگ Array Creation به ریبونها اضافه شده است.
زیرمجموعههای فرمان Array روش Polar اتوکد
زیرمجموعه Associative
از این زیرمجموعه، جهت تعیین حفظ همبستگی موضوعات ترسیمی استفاده میشود.
زیرمجموعه Method
از این زیرمجموعه، جهت تعیین یکی از روشهای Divide یا Measure استفاده میشود.
روش Divide
با استفاده از این روش میتوان، تعداد موضوعات کپی را انتخاب کرد، در این حالت موضوعات با فاصلههای یکسان در راستای مسیر قرار میگیرند.
روش Measure
با استفاده از این روش میتوان، فاصلهی بین هر دو موضوع را انتخاب کرد، در این حالت موضوعات در راستای مسیر قرار میگیرند.
زیرمجموعه Base point
از این زیرمجموعه، جهت تعیین نقطه مبنای Array استفاده میشود.
زیرمجموعه Tangent direction
از این زیرمجموعه، جهت تعیین جهت مماس موضوعات استفاده میشود.
زیرمجموعه Items
از این زیرمجموعه، بدون در نظر گرفتن روشهای Divide یا Measure ، تعداد موضوعات کپی در طول مسیر یا فاصلهی بین موضوعات در طول مسیر تعیین میشود.
زیرمجموعه Rows
از این زیرمجموعه، جهت تعیین تعداد و فاصلهی بین ردیفها در موضوعات ماتریسی استفاده میشود.
زیرمجموعه Levels
از این زیرمجموعه، جهت تعیین تعداد و فاصلهی بین سطحها استفاده میشود.
زیرمجموعه Align items
از این زیرمجموعه، جهت تعیین عمود بودن موضوعات بر مسیر استفاده میشود.
زیرمجموعه Z direction
از این زیرمجموعه، جهت کنترل باقیماندن موضوعات در راستای محور Z استفاده میشود.
