فرمان آرک arc اتوکد
فرمان آرک arc اتوکد:
از فرمان آرک arc اتوکد برای از این فرمان برای ترسیم کمان و یا قطاعی از محیط دایره استفاده میشود

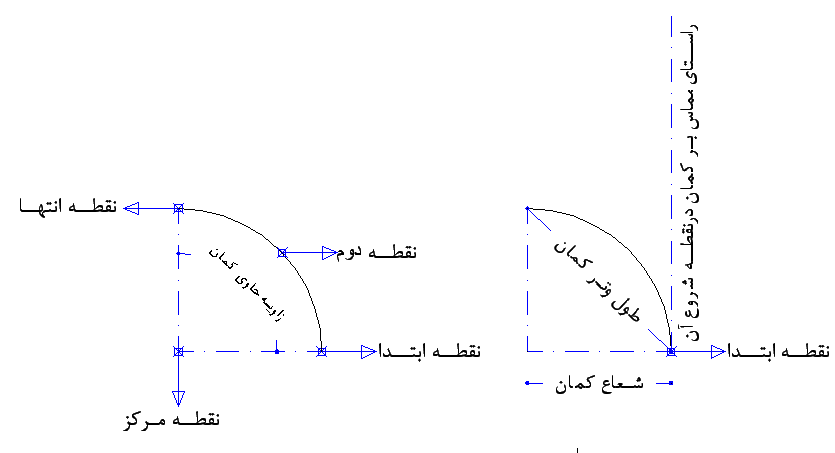

هشت ویژگی هندسی فرمان آرک arc اتوکد
نقطه ابتدا (Start Point)
نقطه دومین (Second Point)
نقطه انتها (Endpoint)
نقطه مرکز کمان (Center Point)
شعاع کمان (Radius)
زاویه حاوی کمان (Angle)
طول وتر کمان (Length of chord)
راستای مماس بر کمان در نقطه شروع آن (Direction)
روشهای مختلف فرمان آرک اتوکد:
روش اول:3Points :(Start, Second, End)
روش دوم:Start, Center, End
روش سوم:Start, Center, Angle
روش چهارم:Start, Center, Length
در روشهای دوم، سوم و چهارم: ابتدا مشخصههای نقطه ابتدا (Start Point) ونقطه مرکز کمان (Center Point) را معرفی میکنیم.
روش پنجم:Start, End, Angle
روش ششم:Start, End, Direction
روش هفتم:Start, End, Radius
در روشهای پنجم، ششم وهفتم: ابتدا مشخصههای نقطه ابتدا (Start Point) و نقطه انتها (Endpoint) را معرفی میکنیم.
روش هشتم:Center, Start, End
روش نهم:Center, Start, Angle
روش دهم:Center, Start, Length
در روشهای هشتم، نهم و دهم: ابتدا مشخصههای نقطه مرکز کمان (Center Point) و نقطه ابتدا (Start Point) را معرفی میکنیم.
روش یازدهام: Continue
اجرای فرمان Arc :
بهترین و کاربردی ترین روش از طریق خط فرمان (Command Line) است.
حرف A را که معرف فرمان Arc میباشد را در خط فرمان، در قسمت Type a command تایپ می کنیم.
یک فهرست پیشنهادی شامل لیستی از فرمانهایی که با حرف A شروع میشوند، ظاهر میگردد فرمان Arc را انتخاب سپس کلید Enter را میفشاریم.
روشهای ترسیم فرمان Arc :
روش اول: 3Points
در این روش با معرفی سه نقطه یک کمان ترسیم میشود. اگر سه نقطه معرفی شده، در یک راستا باشند،کمان ترسیم نخواهد شد.
نقطه اول معرفی شده، به عنوان نقطه ابتدایی کمان میباشد.
نقطه دوم معرفی شده، به عنوان نقطه دوم کمان میباشد.
نقطه سوم معرفی شده، به عنوان نقطه انتهایی کمان میباشد.

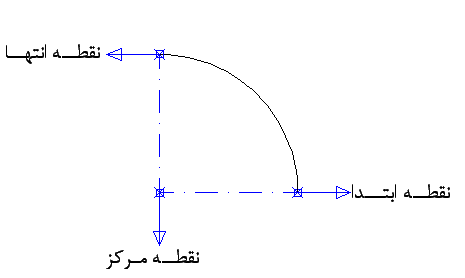

روش دوم:Start, Center,End
در این روش با معرفی سه نقطه یک کمان ترسیم میشود.
نقطه اول معرفی شده، به عنوان نقطه ابتدایی کمان میباشد.
نقطه دوم معرفی شده، به عنوان نقطه مرکز کمان میباشد.
نقطه سوم معرفی شده، به عنوان نقطه انتهایی کمان میباشد.
