فرمان Align اتوکد
فرمان Align اتوکد
از فرمان Align اتوکد برای منطبق کردن یک موضوع بر موضوعی دیگر استفاده میشود.
در این فرمان دو موضوع داریم یکی موضوع اصلی و دیگری موضوع مقصد.
در این فرمان برای منطبق کردن و همتراز کردن، یک موضوع نسبت به موضوع دیگر، سه فرمان جابهجایی (Move)، چرخش (Rotate) و تغییر مقیاس (Scale) را همزمان انجام میدهد.
روشهای اجرای فرمان Align اتوکد
روش اول: از طریق نوار منوی بازشوی Modify
روش دوم: از طریق خط فرمان (Command Line)
روش سوم: از طریق نوار ریبون (Ribbon)
بهترین و کاربردی ترین روش از طریق خط فرمان (Command Line) است.
حروف AL را که معرف فرمان Align میباشد را در خط فرمان در قسمت Type a command تایپ می کنیم.
یک فهرست پیشنهادی شامل لیستی از فرمانهایی که با حروف AL شروع میشوند، ظاهر میگردد سپس کلید Enter را میفشاریم.

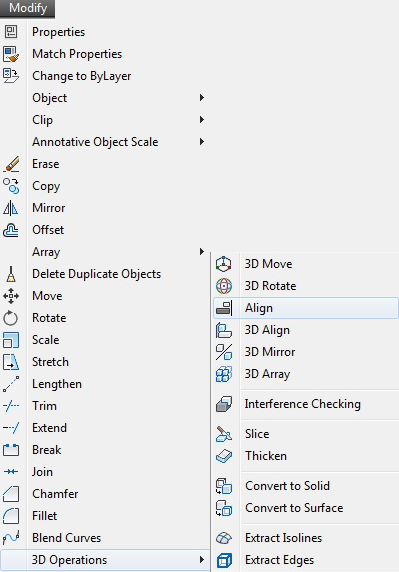

از طریق نوار منوی بازشوی Modify
روی نوار منوی بازشوی Modify کلیک چپ میکنیم، مکاننما را روی فرمان 3D Operations قرار داده تا یک زیر منوی دیگر باز شود.
روی فرمان Align کلیک چپ میکنیم.
از طریق نوار ریبون (Ribbon)
در نوار ریبون، روی سربرگ Home کلیک چپ کرده تا فعال گردد سپس در پانل Modify روی آیکون فرمان Align کلیک چپ میکنیم.
شکل مکاننما در فرمان Align اتوکد
با اجرای فرمان Align ، مکاننما به حالت مربع انتخاب تبدیل میشود.
اعلانهای فرمان Align اتوکد
با فشردن کلید Esc، خط فرمان را خالی میکنیم. سپس با یکی از روشهای سهگانه، فرمان Align را اجرا میکنیم. مکاننما به حالت مربع انتخاب تبدیل شده، و در خط فرمان اعلان زیر ظاهر میشود.
Command: AL
ALIGN
Select object
اعلان (Select objects 🙂 به معنای (موضوعات را انتخاب کنید) میباشد.
این اعلان در تمامی دستورات ویرایشی که باید در آنها انتخاب موضوعات انجام گیرد، وجود دارد.
بعد از انتخاب موضوعات، کلید Enter را میفشاریم. مکاننما به حالت بعلاوه ترسیم تبدیل شده، و در خط فرمان اعلان زیر ظاهر میشود.
Specify first source point
اعلان (Specify first source point) به معنای (اولین نقطه روی موضوع اصلی را تعیین کنید) میباشد.
پس از انتخاب اولین نقطه روی موضوع اصلی، پارهخط مجازی به محل نقطه اول متصل میگردد و در سر دیگر آن مکاننمای، به حالت بعلاوه ترسیم قرار دارد. در خط فرمان اعلان زیر ظاهرمیشود.
Specify first destination point
اعلان (Specify first destination point) به معنای (اولین نقطه روی موضوع مقصد را تعیین کنید) میباشد.
پس از انتخاب اولین نقطه روی موضوع مقصد، یک پارهخط از نقطه اول موضوع اصلی به نقطه اول موضوع مقصد متصل میشود و مکاننما به حالت، بعلاوه ترسیم و در صفحه ترسیم آزاد است. در خط فرمان اعلان زیر ظاهرمیشود.
Specify second source point
اعلان (Specify second source point) به معنای (دومین نقطه روی موضوع اصلی را تعیین کنید) میباشد.
پس از انتخاب دومین نقطه روی موضوع اصلی، پارهخط مجازی به محل نقطه دوم متصل میگردد و در سر دیگر آن مکاننمای، به حالت بعلاوه ترسیم قرار دارد. در خط فرمان اعلان زیر ظاهرمیشود.
Specify second destination point
پس از انتخاب دومین نقطه روی موضوع مقصد
یک پارهخط از نقطه دوم موضوع اصلی به نقطه دوم موضوع مقصد متصل میشود و مکاننما به حالت، بعلاوه ترسیم و در صفحه ترسیم آزاد است. در خط فرمان اعلان زیر ظاهرمیشود.
Specify third source point or <continue
اعلان (Specify third source point or <continue) به معنای (سومین نقطه روی موضوع اصلی را تعیین کنید ادامه دادن) میباشد.
در موضوعات دوبعدی، معرفی دونقطه کفایت میکند، کلید Enter را میفشاریم تا زیرمجموعه continue اجرا گردد. در خط فرمان اعلان زیر ظاهرمیشود.
Scale objects based on alignment points? [Yes/No] <NO
اعلان (Scale objects based on alignment points?به معنای (موضوعات را بر اساس نقاط معرفی شده، تغییر مقیاس دهد؟) میباشد.
در داخل علامت کروشه ([ ])، زیرمجموعه Yes به معنای (تغییر مقیاس دهد) و زیرمجموعه No به معنای (تغییر مقیاس ندهد) میباشد.
در زیرمجموعه Yes، تغییر مقیاس انجام میشود. در داخل کادر پیشفرض، زیرمجموعه NO قرار دارد، یعنی با فشردن کلید Enter، تغییر مقیاس انجام نمیشود.
