معرفی ابزار Affinity در نرم افزار CATIA:
در ادامه سری آموزش های رایگان نرم افزار کتیا، در مقاله دستور Affinity در کتیا قصد داریم تا شما عزیزان را با این ابزار کاربردی در کتیا آشنا کنیم.
به کمک ابزار Affinity در جعبه ابزار Tools Palette، می توانید مقیاس المان انتخاب شده را در طول یک، دو و حتی سه محور تغییر دهید. در هنگام استفاده از این ابزار، المان های انتخاب شده در یک مکعب احاطه می شوند و Manipulator در صفحه میانگین این المان ها مستقر می شود.
با انتخاب هر یک از محور های Manipulator و حرکت ماوس، مقیاس المان انتخاب شده در جهت آن محور تغییر می کند. اگر کمان Manipulator را حرکت دهید، مقیاس المان در جهت دو محور تغییر می کند.
با پایین نگه داشتن کلید Ctrl و حرکت کمان می توانید مقیاس المان را در جهت سه محور مختصات تغییر دهید. با فعال کردن آیکن Edition میتوانید در پنجره Affinity، ابعاد مکعب را تعیین کنید. در صورت فعال بودن دستور Show Coord پارامتر مقیاس بر روی شکل نشان داده می شود.
قبل از ادامه مقاله شما را دعوت به مشاهده چندین نمونه فیلم از دوره های مختلف آموزش کتیا می نماییم.
شما می توانید برای اطلاع بیشتر از دوره های آموزش داده شده و همچنین تهیه پکیج های آموزشی به قسمت فروشگاه سایت مراجعه بفرمایید.
آموزش دستور Affinity در نرم افزار کتیا:
از این ابزار برای اعمال انبساط یا انقباض مختلف در جهت های متفاوت Z, X و Y به یک نقطه استفاده می شود.
برای استفاده از این ابزار به ترتیب زیر عمل می کنیم:
- ابتدا یک نقطه سه بعدی را در نظر می گیریم.

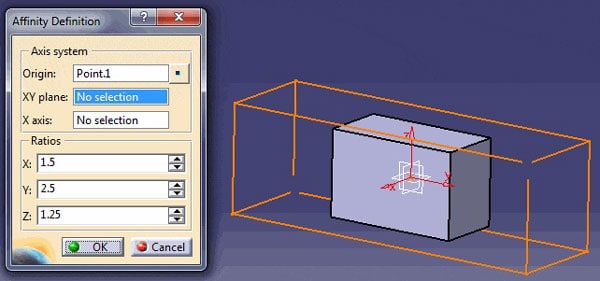

- با کلیک بر روی آیکن Affinity، پنجره این ابزار برای ما باز می شود.
- در پنجره باز شده، در کادر Origin نقطه مبنا که مقیاس نسبت به آن داده شده را انتخاب می کنیم.
- در XY Plane یک صفحه به عنوان مبنا می توان در نظر گرفت.
- X Axis یک محور مبنا انتخاب می کنیم.
باید بدانیم که پنجره این ابزار در محیط Generative Shape Design با محیط Part Design کمی متفاوت است.
برای استفاده از ابزار Affinity در محیط GSD به شکل زیر عمل می کنیم:
- روی آیکن Affinity کلیک می کنیم.
- در پنجره باز شده، در بخش المان می توان المان مورد نظر را انتخاب کرد.
- با وارد کردن عدد دلخواه در کادرهای Z, X و Y درصد انقباض و انبساط در راستای مختلف را مشخص و بر روی Okکلیک می کنیم.
نکته: در قالب های تزریق پلاستیک و یا نمونه های ریخته گری با توجه به ابعاد هندسی قطعه در راستاهای مختلف، میزان انقباض نیز متفاوت است.
لذا این ابزار در مواقعی مانند طراحی قالب تزریق پلاستیک داشبرد خودرو، که در راستای متفاوت انقباضش فرق می کند، کاربرد دارد.
آموزش دستور Scaling در نرم افزار کتیا:
برای استفاده از این ابزار به شکل زیر عمل می کنیم:
- ابتدا یک قطعه سه بعدی با دستور Pad و یک نقطه با دستور Point به عنوان نقطه مرکز ثقل یا نقطه دلخواه ایجاد کنید.
- در محیط سطح سازی GSD می توان به جای جسم سه بعدی یک سطح بسته یا باز نیز انتخاب کنید.
- حال بر روی آیکن Scaling کلیک کنید.
- در پنجره باز شده، در کادر Reference نقطه مورد نظر را انتخاب کنید.
- در صورت انتخاب یک صفحه، جهت عمود بر صفحه به عنوان جهت انبساط و یا انقباض تعیین می شود.
- در کادر Ratio، در صد انقباض یا انبساط را مشخص می کنیم.
- لازم به ذکر است که از این ابزار برای اعمال ضریب Shirinkage یا جمع شوندگی قالب تزریق پلاستیک و ریخته گری استفاده می شود.
